| ชื่อแบรนด์: | JINLIDA |
| หมายเลขรุ่น: | LNWL-5 |
| MOQ: | 1 ชุด |
| ราคา: | USD 22,000-42,000 / Set |
| เวลาจัดส่ง: | 20-30 วันทำการหลังจากฝาก |
| เงื่อนไขการชำระเงิน: | T/T,L/C,เวสเทิร์นยูเนี่ยน |
ออกแบบให้กับการป้องกันริมแม่น้ํา การรักษาความมั่นคงของหินและโครงการพื้นฐานขนาดกลาง
GW-LN430 CNC Gabion Mesh Machine ความกว้างในการทํางาน 4300 มิลลิเมตร การควบคุมโดย PLC การขับเคลื่อนโดยเซอร์โว

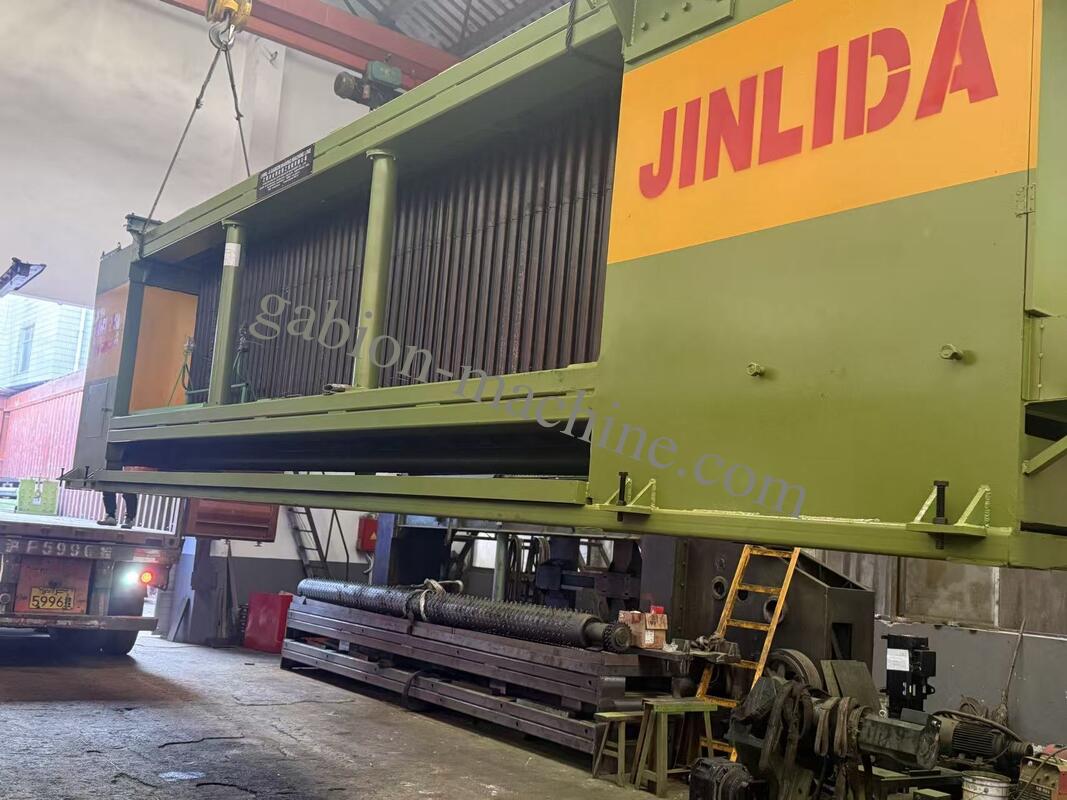

เครื่องที่แสดงไว้ข้างบนถูกปรับแต่งให้มีการผลิตต่อเนื่อง ภาพที่เห็นได้คือเร็ก decoiling สาย (ซ้าย) ตู้ควบคุม PLC กับ HMI หน้าจอสัมผัสหัวเย็บแบบบิดสองแบบ ครอบคลุมความกว้าง 4300mm, และผลิต Mesh เดินหน้าไปยังระบบการรับ
เครื่องจักรกลเกาบิออนเมชส่วนใหญ่ในตลาดตกเป็นสองขอบ:เครื่องขนาด 3.0 เมตร(ราคาถูก แต่มีขอบเขตจํากัด) และสายการผลิตขนาดใหญ่ 5.3 เมตร(ความสามารถสูงสุด แต่การลงทุนทุนที่สูงและการบริโภคพลังงานที่มากเกินไป)
สําหรับผู้ผลิตที่ผลิตหมอนกาบิออนสําหรับการป้องกันริมแม่น้ํา (มักมีความกว้าง 3.0-4.0m) หรือแผ่นความมั่นคงของชันสําหรับโครงการทางด่วน (มัก 3.5-4.2m) มาตรฐาน 3.เครื่องจักรของฉันบังคับให้มีข้อเสนอข้อตกลงที่เจ็บปวด:ผลิตแผ่นที่แคบกว่าและสนาม-รวมพวกเขาในสถานที่หน่วยสอดส่วนใด ๆ จะกลายเป็นจุดอ่อนของโครงสร้าง ความแข็งแรงของสอดส่วนหนึ่งมักจะเพียง 60-75% ของเมช์แม่ (ตามการทดสอบ ASTM A975) สําหรับหมอนก๊าบิออนกว้าง 4.0mนั่นหมายความว่าอย่างน้อยหนึ่งสานกลางสเปน ภายใต้ทุกเหตุการณ์น้ําท่วมความล้มเหลวของข้อต่อ คือสาเหตุที่ 1 ของการระเบิดของหมอน gabion ระหว่างสภาพระบายน้ําสูง (บันทึกไว้ใน 38% ของการสืบสวนความล้มเหลวของการฝึกฝนแม่น้ํา, ตามหนังสือพิมพ์ ICOLD 2024)
อินสไตช์ในอุตสาหกรรม:การสํารวจผู้ผลิตกาบิออน 80 คนทั่วเอเชียตะวันออกเฉียงใต้และแอฟริกา (2025) พบว่า67% ของโครงการคุ้มครองริมแม่น้ําและปริมณฑล ต้องการความกว้างของตาระหว่าง 3.2m และ 4.5mแต่มีเพียง 22% ของผู้ผลิตที่มีเครื่องในช่วงความกว้างนั้นส่วนที่เหลือ 45% เป็นการรวมแผ่นที่แคบกว่า (เสี่ยงคุณภาพ) หรือการลงทุนเกินในอุปกรณ์ที่กว้างเกินไปหม้อ 4300 มิลลิเมตรแก้ปัญหานี้ได้โดยตรง
LNWL-5 ไม่ใช่เครื่องขนาดใหญ่ที่ลดลง หรือเครื่องขนาดเล็กที่ขยายออกไป มันถูกออกแบบมาเพื่อประเภทความกว้างในการทํางาน 4300 มมและผู้ผลิตพื้นฐานขนาดกลาง.
การทํางานแบบดิจิทัลผ่านจอสัมผัสอุตสาหกรรม INOVANCE ผู้ใช้งานกําหนดขนาดตาข่าย, ประเภทการบิด, และความยืดของสายผ่าน HMI
INOVANCE เครื่องยนต์ servo ให้การควบคุมการเคลื่อนไหวที่แม่นยํา สําหรับการให้อาหารสายและการขยาย Meshการควบคุม servo รักษาความสม่ําเสมอขนาดการเปิด Mesh ทั่ว 10การผลิตแผ่นไฟฟ้ากว่า 1,000 ครั้ง
องค์ประกอบโครงสร้างหลัก ๆ ถูกโยกจากเหล็กอ่อนแบบก้อน (เกรด GJS-500-7, ความแข็งแรงในการดึง > 500 MPa)วัสดุนี้ให้ความอ่อนแอการสั่นสะเทือนที่ดีกว่าเมื่อเทียบกับการผลิตเหล็ก welded.
ระบบหล่อลื่นแบบเร่งขันกลางส่งน้ํามันที่วัดไว้สู่จุดที่สําคัญทั้งหมดการปะทะมือที่พลาดหรือไม่สม่ําเสมอโดยผู้ประกอบการ.
ความยาวและความสูงของการบิดปรับโดยตรงผ่านจอควบคุม ไม่มีการหยุดเครื่องจักรกลในการตั้งตําแหน่งใหม่ ไม่มีเครื่องวัดการสัมผัส ไม่มีการทดลองและความผิดพลาด
ความสามารถการบิดสองครั้งรองรับรายละเอียดโครงการที่แตกต่างกัน สามครั้ง (มาตรฐาน) สําหรับการใช้งานพลเรือนทั่วไปแปดสตริป (เสริม) สําหรับการใช้งานทางภูมิศาสตร์ความเครียดสูง เมื่อความแข็งแรงในการสตริปเพิ่มเติมถูกกําหนดโดยนักวิศวกรออกแบบ.
อธิบายทางเทคนิค:เหล็กเหล็กโน้ดูเลอร์ถูกระบุมากกว่าเหล็กผสมสําหรับกรอบหลัก เนื่องจากความสามารถในการบรรเทาของเหล็กเหล็กเหล็ก (0.01-0.02 ตัวประกอบการสูญเสียเทียบกับ 0.001-0.002 สําหรับเหล็กที่เชื่อม) ทับความสั่นสะเทือนที่หัวบิด.สิ่งนี้สําคัญเพราะความเข้มข้นการสั่นสะเทือนหัวบิดสัมพันธ์โดยตรงกับความแตกต่างของการเปิด Mesh8 มิลลิเมตรของ mesh เปิดความไม่สม่ําเสมอที่ขอบของแผ่นแหล่งที่มา: คู่มือเครื่องจักร ฉบับที่ 32 บทที่เกี่ยวกับการลดความสั่นสะเทือนในโครงสร้างเครื่องมือ
ความกว้างในการทํางาน 4300 มิลลิเมตรเปิดหมวดหมู่โครงการที่เครื่องจักรมาตรฐาน 3.0 มิลลิเมตรไม่สามารถบริการ
ผลิตหมอนก๊าบิออน ขนาดกว้างถึง 4.3 เมตร เป็นแผ่นต่อเนื่องเดี่ยวกรมทรัพยากรน้ําของรัฐบาล และองค์การบริหารเขตแม่น้ําในเอเชียใต้,เอเชียตะวันออกเฉียงใต้ และแอฟริกา
แผ่นที่กว้างกว่า หมายถึงการเชื่อมต่อแนวราบน้อยลงบนการติดตั้ง gabion ที่ชันสําหรับทางด่วนและทางรถไฟที่ต้องการแผ่นพันนี้แปลว่าการติดตั้งเร็วขึ้นและลดแรงงานในสถานที่ลูกค้า: สถานีทางหลวง, ผู้รับเหมาทางรถไฟ, บริษัทเหมืองแร่
การตอบสนองกับน้ําท่วมในกรณีฉุกเฉิน ต้องการการผลิตหน่วยกาบิออนแบบมาตรฐานอย่างรวดเร็วการออกแบบผู้ใช้งานคนเดียวและการเก็บรสสูตรดิจิตอล ทําให้สามารถผลิตขนาดที่ระบุโดยรัฐบาลได้ทันที โดยไม่ต้องช้าในการตั้ง.
แผ่นหน้าสําหรับผนังกาวิออนสูงถึง 8 เมตร ความกว้าง 4300 มิลลิเมตรรองรับรูปแบบผนังมาตรฐานส่วนใหญ่โดยไม่ต้องผนังผสมผนังกาวิออนสถาปัตยกรรมสําหรับการพัฒนาทางการค้าได้ประโยชน์จากแผ่นหน้าที่ไม่มีรอยต่อ.
การป้องกันการบก และการป้องกันการบกของสะพานสําหรับทางเดินขนส่งการสั่นสะเทือนที่เกิดจากการจราจรต้องการคุณภาพ Mesh ที่คงที่ หน่วยขับเคลื่อน servo ระบบรักษาความมั่นคงด้านมิติในช่วงการผลิตยาว.
การรักษาความมั่นคงของผนังเหมืองและการเก็บถนนในกิจการการทําเหมืองแร่ การปรับผนังชายฝั่งและการก่อสร้างกําแพงน้ํา
ผลิตเมช์หกเหลี่ยมต่อเนื่อง หน่วยการบิดแบบคงที่ตลอดความกว้าง 4300 มม
สายลวดเหล็ก, Galfan, หรือ PVC ปกแต่ง (200-500 กิโลกรัม) ถูกบรรจุลงบน rack decoiling.500 PPR) ให้ 0ความละเอียดเส้นตรง 0.02 มม. ความตึงของสายไฟถูกติดตามโดยเซลล์ภาระ (การเก็บตัวอย่าง 1 kHz) และปรับโดยอัตโนมัติเพื่อรักษา ± 2% ของจุดตั้ง ไม่ว่าจะมีการเปลี่ยนแปลงเส้นผ่าของโค้ลเมื่อสายไฟถูกใช้
เครื่องควบคุม INOVANCE PLC ทําให้แกนเซอร์โวสามแกนสลับกัน: ไฟไฟล์, การหมุนหัวบิด, และการก้าวหน้าของเมชอิเล็กทรอนิกส์นี้ synchronization แทนระบบจักรกล cam-และการเชื่อมโยงที่ใช้ในเครื่องจักรประเพณี. PLC ทําการระบุรูปแบบการเคลื่อนไหวที่ถูกบันทึกไว้ ซึ่งกําหนดความสัมพันธ์อย่างแม่นยําระหว่างความยาวของสายไฟ, มุมการบิด, และระยะทางในการก้าวหน้าสําหรับรายละเอียดการเปิด Mesh แต่ละครั้ง
หัวทอแบบบิดคู่หมุนด้วยความเร็วที่สอดคล้องกัน สร้างรูปแบบเครือหกเหลี่ยมที่เป็นลักษณะแต่ละการบิดจับสายใยติดกันสองและหมุนพวกเขาผ่านมุมโปรแกรม (180 ° ต่อครึ่งบิดสําหรับมาตรฐาน, 216 ° ต่อครึ่งการสับเปลี่ยนสําหรับการปรับปรุง 5-สับเปลี่ยน) การสับเปลี่ยนที่เคลือบด้วยเซรามิก (สเปรย์พลาสมา Al2O3, ความแข็งแรง HV 1,500) รับประกันกณิตศาสตร์การสับเปลี่ยนที่คงที่โดยไม่ต้องถ่ายทอดโลหะไปยังผิวสาย
เครื่องจะรองรับมาตรฐานการบิดทั้งสองแบบ ผ่านหัวบิดเดียวกัน การเปลี่ยนระหว่าง 3-twist และ 5-twist เป็นการเปลี่ยนแปลงปารามิเตอร์ดิจิตอลบน HMI ไม่ใช่การปรับแต่งทางกลเครื่องปั่นสามแบบ (มาตรฐาน), ตาม BS EN 10223-3) ให้ความแข็งแรงในการดึงของสายหลัก 65-75% ในข้อเชื่อมห้า-บิด (เสริม) ให้ 80-90% ′′ ระบุสําหรับการใช้งานจีโอเทคโนโลยีความเครียดสูงที่ความแข็งร่วมเพิ่มเติมที่ต้องการโดยวิศวกรออกแบบ.
การผลิตแบบม้วน (หม้อก๊าบิออน) เครือข่ายถูกม้วนลงบนกล่องรับพลังงาน (โมดูลตามต้องการ) สําหรับการผลิตแผ่น (กระเป๋าก๊าบิออน)แผ่นตัดตัดตัดแบบบูรณาการในความยาวที่โปรแกรมความยาวของแผ่นถูกกําหนดด้วยดิจิตอลบน HMI ระบบการวัดความยาวที่ขับเคลื่อนด้วย servo ประสบความแม่นยํา ± 2 มิลลิเมตรในความกว้าง 4300 มิลลิเมตรเต็ม
อธิบายทางเทคนิค:การเปลี่ยนจากการปรับสynchronization cam มาเป็นการปรับสynchronization servo อิเล็กทรอนิกส์ คือความก้าวหน้าที่สําคัญที่สุดในเทคโนโลยีเครื่องจักร gabionระบบแคมกลไกนํามาความผิดพลาดสะสมจาก: การสกัดโปรไฟล์แคม (0.05-0.15 มม.หลังจาก 2,000 ชั่วโมง) การเติบโตความสะอาดของห่วงเชื่อม (0.03-0.08 มม.ต่อ 1,000 ชั่วโมง) และการขยายความร้อนของกรอบเหล็กเหล็ก (0.01 มม./°C/เมตร)ความผิดพลาดเหล่านี้รวมกันผลิต 2-5 มิลลิเมตรของ mesh เปิดการเคลื่อนไหว. อิเล็กทรอนิกส์ servo synchronization กําจัดทั้งหมดของแหล่งความผิดพลาดเหล่านี้
ไม่ต้องเดานะ ดูการสั่งซื้อ 50 ครั้งล่าสุดหาก > 30% ของคําสั่งของคุณต้องการแผ่นที่กว้างกว่า 3.0m ความกว้าง 4300mm ของ LNWL-5 จะกําจัดการเชื่อมต่อสนามทันทีสําหรับคําสั่งเหล่านั้น หาก < 10% กว่า 3.0m เครื่องมาตรฐานอาจเพียงพอการทดสอบทางปฏิบัติ:วัดแผ่นที่กว้างที่สุดในสมุดสั่งซื้อปัจจุบันของคุณ เพิ่ม 100 มมสําหรับขอบ selvage หากยอดรวมเกินความกว้างการทํางานของเครื่องของคุณคุณมีช่องว่างในความกว้าง ที่ทําให้คุณเสียค่าคุณภาพ (การต่อสานสนาม) หรือธุรกิจ (การเสียสัญญา).
GW-LN430 จัดกระบวนการเหล็ก, Galfan (Zn-5%Al) และสาย PVC ที่เคลือบโดยไม่เปลี่ยนแปลงทางกลหากการผสมโครงการของคุณรวมถึงสาย PVC ที่เคลือบ (ปกติสําหรับการใช้งานด้านผืนดินและสถาปัตยกรรม), ตรวจสอบว่าเครื่องมีพื้นผิวสัมผัสที่เป็นมิตรกับการเคลือบฟันธงสีแดง:ถ้ารายละเอียดของเครื่องไม่กล่าวถึงความเหมาะสมของ PVC หรือ Galfan สมมุติว่ามันถูกออกแบบให้ใช้กับเหล็กกระปุกเท่านั้น และการใช้สายเคลือบจะทําลายเคลือบและเร่งการกัดสนาม
ดูวัสดุกรอบ:โลหะเหล็กเหล็กกระดูกต่อกับแผ่นเหล็กผสมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหลการผลิตเหล็กที่เชื่อมกันถูกกว่า แต่นําการบิดเบือนกรอบอย่างต่อเนื่องเมื่อความเครียดในการเชื่อมผ่อนคลายมากกว่า 5สําหรับเครื่องที่คาดว่าจะทํางาน 5-10+ ปี การสร้างเหล็กเหล็กเป็นมาตรฐานของอุตสาหกรรมสําหรับอุปกรณ์ระดับการผลิต
สายเหล็ก (หมักร้อน, ท่อ Zn 40-350 กรัม/ม2), สาย Galfan (สกัดเหล็ก Zn-5% Al, 2-3 * ความต้านทานต่อการกัดกร่อนของซิงก์บริสุทธิ์ในน้ําหวาน) และสาย PVC ท่อ (แกน 2.0-3.4 มม + 0.4-0.8 มม ท่อ PVC) The ceramic-coated twist dies and nylon feed rollers prevent coating damage during processing — a critical requirement for river and coastal projects where coating integrity directly determines gabion service life.
ด้วยความเร็วระดับ > 28 หลุมตาต่อนาที กับช่องเปิด 80*100 มิลลิเมตร และสายเหล็กอ่อน 2.7 มิลลิเมตร นี่แปลว่าประมาณ 50-65 แผ่นมาตรฐานต่อชั่วโมง (2*1 มิลลิเมตร)ความผ่านจริงขึ้นอยู่กับกว้างของสาย (สายหนากว่า = อ่อนลงเล็กน้อย), การเปิดเครือข่าย (เครือข่ายละเอียดกว่า = การบิดต่อต่อแผ่น = ค่อนข้างช้า) และความชํานาญของผู้ใช้งานGW-LN430 ผลิตแผ่นที่ใช้ได้ 432 แผ่น (เฉลี่ย 54 แผ่น/ชั่วโมง).4% อัตราการใช้สกร็อป ผลิตต่อวันสูงสุด: ประมาณ 400-520 แผ่นต่อการทํางานครั้งเดียว
ผู้ประกอบการคนหนึ่งในสภาพการผลิตปกติ หน้าที่ของผู้ประกอบการคือ: การบรรจุสายไฟ (มีเครนบนหัวหรือฟอร์คลิฟท์)ติดตามระบบหล่อลื่นอัตโนมัติการตรวจสอบคุณภาพระยะสั้น (การวัดการเปิดเครือทุก 50 แผ่น) และการจัดการการใช้เครือสําเร็จรูปแนะนําให้มีคนที่สองในการรับมือสายโค้ลถ้าโค้ลเกิน 300 กิโลกรัมหรือถ้าโรงงานไม่มีอุปกรณ์ยกเครื่องกล.ความคิดเห็นจากโลกจริงลูกค้ารายงานว่าการออกแบบผู้ประกอบการเดียว ลดค่าแรงงานลง 50-67% เมื่อเทียบกับเครื่องจักรที่ปรับด้วยเครื่องกลที่ต้องการผู้ประกอบการ 2-3 คนสําหรับผลิตที่เท่าเทียมกัน
การสับสามเป็นมาตรฐานของอุตสาหกรรมสําหรับการใช้งานด้านวิศวกรรมพลเมืองส่วนใหญ่ เช่น กําแพงยึดยึด ป้องกันแนวชัน ปกคลุมริมแม่น้ํา การปลูกสวนสายสับปันบรรลุความแข็งแรงในการดึง 65-75% ของสายหลัก (ตาม BS EN 10223-3 การทดสอบ)- สายสับ 5 สับประมาณ 15-20% ความแข็งแรงต่อเติม (80-90% ของสายหลัก) และถูกระบุเมื่อ:(b) คาดว่าจะมีการบรรทุกแบบไดนามิค (ทางรถไฟ), เส้นทางรถบรรทุกหนัก) (c) วิศวกรออกแบบได้เรียกร้องโดยเฉพาะเจาะจงให้มีการปรับปรุงเพิ่มเติมในรายละเอียดโครงการกฎปฏิบัติ:หากรายละเอียดโครงการของลูกค้าของคุณไม่ได้กล่าวถึงแบบ twist, 3-twist เป็นแบบตั้งค่า. หากรายละเอียดบอกว่า "enhanced twist" หรือ "5-twist", ใช้โหมด 5 twist.GW-LN430 รองรับทั้งผ่านการเลือกพารามิเตอร์ดิจิตอล.
ระบบหล่อลื่นกลางอัตโนมัติจัดการ #1 งานบํารุงรักษาถังน้ํามันขนาด 3 ลิตรต้องเต็มใหม่ประมาณทุก 4-6 เดือน (HMI ให้สัญญาณระดับต่ํา 14 วันก่อนจะว่าง)การบํารุงรักษาอื่นๆทุกวัน(10 นาที) ภาพตรวจสอบสายนํา สะอาดจอ HMI ตรวจสอบความดันระบบลมสัปดาห์(30 นาที) ตรวจสอบความคมของใบตัด ตรวจสอบพื้นผิวการสับสับสําหรับการใช้งาน ตรวจสอบการเชื่อมต่อเคเบิล servo motorรายเดือน(2 ชั่วโมง) ↓ เปลี่ยนส่วนกรองน้ํามันอัตโนมัติ, ตรวจสอบ ทอมปอร์คปลายไฟฟ้าทั้งหมด, ตรวจสอบเซลล์ความจืดของสายไฟด้วยเครื่องวัดสปริ่งมาตรฐานรายปี(1 วันเวลาหยุดทํางานตามแผน) 👉 เปลี่ยนเข็มขัดเวลา ตรวจสอบระยะว่างของหลอดสอดหลัก ตรวจสอบการวินิจฉัย PLC ครบถ้วน เปลี่ยนน้ํามันกล่องเกียร์ (PAO สินเทียม 15 ลิตร)เวลาหยุดทํางานที่ไม่ได้วางแผนคาดไว้ โดยมีการบํารุงรักษาอย่างเหมาะสม: < 5 ชั่วโมงต่อ 1,000 ชั่วโมงการทํางาน GW-LN430 ถูกออกแบบมาสําหรับ 6,000-8,000 ชั่วโมงการทํางานระหว่างช่วงเวลาการบริการหลัก
ครับ ครับ นี่คือการใช้งานหลัก ของหมอนก๊าบิออน ความหนา 0.17-0.50m * หน้ากว้าง 2.0-4.0m * 3.0-6.0m ความยาว) สําหรับการป้องกันน้ําท่วมในลําธารมักถูกผลิตเป็นกล่องแบบม้วนแทนแผ่นตัดกล่องรับไฟฟ้าแบบตัวเลือกของ GW-LN430 (USD 2,800) หมุนเครือต่อเนื่องบนกลองขนาด 1.5m เพื่อขนส่งไปยังสถานที่โครงการแนวทางรูปแบบม้วนนี้กําจัดข้อปานล์โดยสิ้นเชิงในทิศทางความกว้างของหมอนสําหรับแผ่นเตียงความยาวคงที่ เครื่องตัดที่บูรณาการผลิตการตัดที่สะอาดและสี่เหลี่ยมทั่วความกว้าง 4300 มมเต็มในระยะเวลาที่โปรแกรม
ทีมงานวิศวกรรมของเราให้คําปรึกษาฟรี เกี่ยวกับการเลือกเครื่องจักร การวางแผนโรงงาน และกระแสการผลิต สําหรับความต้องการโครงการของคุณ
ติดต่อเราในวันนี้ สําหรับข้อเสนอที่กําหนดเองและการวิเคราะห์ความสามารถการผลิต
